КЛЮЧЕВОЙ СУВАЛЬДНЫЙ ЗАМОК
Рассмотрим основные части сувальдного замка.
Корпус (1) - деталь замка, внутри которого помещается механизм.
Имеет три варианта исполнения в зависимости от типа установки – накладной, врезной и висячий.
Существует бескорпусный вариант исполнения. Например, дверца сейфа является корпусом замка.
Засов (2) - деталь замка, служащая для обеспечения запирания дверей. Выполняет силовую функцию по защите объекта. Состоит из хвостовика и головки (головок). Имеет один или несколько вырезов под бородку ключа, для преобразования вращательного движения ключа в поступательное движение засова. В некоторых вариантах (в основном сейфовых) движение засова обеспечивается поворотом ручки сейфа, а не ключа.
Передача информации от ключа к замку происходит при повороте ключа на определенный угол. Он определяется рабочей закраиной (1) одной из сувальд.
Засов может быть крайним, центральным или занимать несимметричное положение по отношению к пакету сувальд.
Стойка хвостовика засова (3) - деталь замка, установленная на хвостовике засова, служащая для его блокировки. Является одним из основных элементов, так как при ее разрушении существует возможность криминального вскрытия замка. Стойка может иметь различную форму и степень защиты против попыток ее разрушения.
Для ее внешней защиты используется множество вариантов: термообработанные стали, пластины из конструкционной стали с внедрением закаленных штырей, стекло, пластины из алюминиевых сплавов с термообработанными шариками и т.д. Эти варианты защиты применяют при изготовлении дверей хранилищ и сейфов. В тоже время внешняя защита существенно увеличивает толщину дверей. Следовательно необходимо удлинить стержень ключа. Такие ключи неудобно переносить и хранить. Поэтому их стержни изготовляют составными или «ломающимися».
Защищают от разрушения и саму стойку (термообработка, завальцовка твердосплавного шарика и т.д.). Использование в конструкции стойки в форме «ласточкина хвоста» («CHUBB» Англия, «MAUER» Германия) или же с насечкой («FIAM», Италия) позволяет существенно затруднить криминальное вскрытие замка.
Некоторые фирмы при производстве сувальдных замков отказываются от изготовления целостных стоек, заменяя их наборными из отдельных пластин, что значительно снижает стоимость изделия и упрощает процесс его сборки ("Sergent and Greenleaf" США).
Сувальды (4) - детали замка, служащие для блокировки стойки хвостовика засова. Приводятся в действие ключом. Они собираются в пакеты сувальд. Сувальды составляют кодовую часть замка и представляют собой плоские пластины различной конфигурации. В основном изготовляются из стали и латуни.

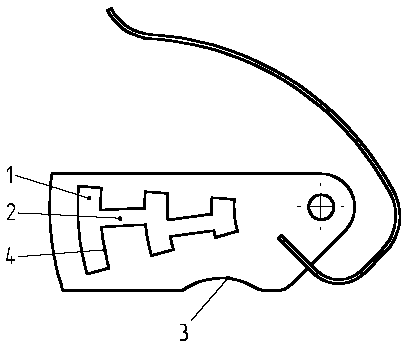

Основные элементы сувальд:
окно (1), паз (2) под стойку, рабочие закраины (3) и боковая поверхность окна (4). Паз под стойку должен быть немного шире самой стойки. Но чем он больше, тем менее такое замок соответствует требованиям секретности . Для импортных замков зазор между стойкой хвостовика засова и кодовым пазом составляет 0,4 мм, а для отечественных он доходит до 2 мм. Как бы не был совершенен и надежен засов, замок с малой секретность не заслуживает внимания.
Рабочие закраины (1) могут находиться внутри сувальды.

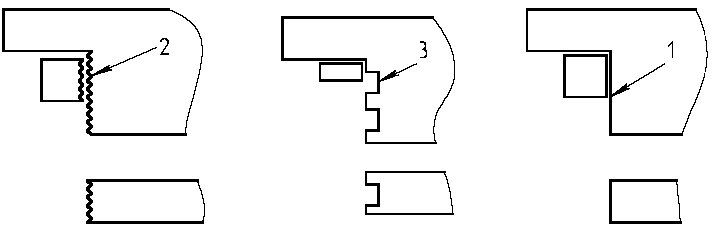

Боковая поверхность окна (1) сувальды может иметь различную форму.
Существует исполнение в виде насечки (2) или в виде ложных пазов (3), которые отличаются от истинного глубиной. Применение таких сувальд в значительной степени затрудняет криминальное вскрытие замков манипуляционным методом.
Чаще всего насечка и ложные пазы отсутствуют.

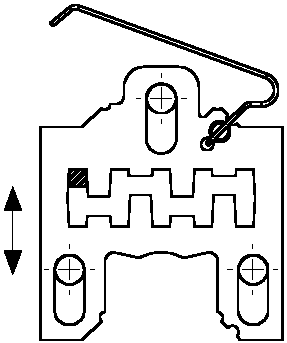

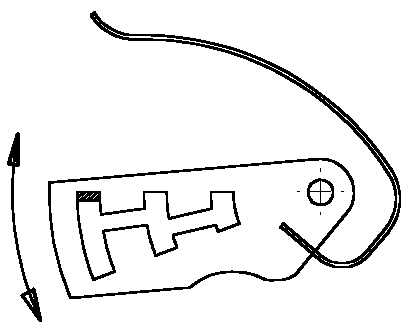

По характеру перемещения существуют две группы сувальд - поступательного и качающегося типа.
К возвратным пружинам сувальд предъявляются жесткие требования по запрессовке и материалу, так как выход их из стро я приводит к поломке замка в целом. Вскрыть такой замок, даже имея ключ, довольно сложно, особенно, если пружина работает снизу.
Вырез хвостовика засова под ключ (8) может быть различной конфигурации в зависимости от того, необходимо ли открыть замок, сделав один или несколько оборотов, или достаточно повернуть ключ на определенный угол.
Палец замка под ключ (9) - предназначен для базирования ключа. Может отсутствовать и, в этом случае, базирование ключа осуществляется по скважине замка. Большинство видов замков с пальцем устанавливается на сейфах. Палец сокращает площадь скважины замка и затрудняет криминальное вскрытие.
ПОДКЛАССЫ СУВАЛЬДНЫХ ЗАМКОВ
По характеру взаимодействия ключа с сувальдами и по виду их перемещения все замки можно разделить на подклассы:
-
Замки с качающимися сувальдами. В этом случае все сувальды (2) находятся на одной общей оси (1). Относительно нее они «качаются» при воздействии на них бородки ключа.
При этом каждая сувальда имеет один (если ключ однобородочный) или два (если ключ двухбородочный) типоразмера. Сброс кодовой информации осуществляется возвратной пружиной (3).
Существуют замки с двумя различными однобородочными ключами - каждый на один ход засова. Например, замки устанавливаемые на хранилища или депозитарии. В этих случаях они открываются только двумя служащими банка (вариант хранилища) или служащим банка и клиентом (вариант депозитной ячейки).
-
Замки с плоскопараллельным перемещением сувальд. В этом случае при воздействии бородки ключа на сувальды (1), они в пакете совершают плоскопараллельное движение по направляющим (2).
При правильно набранной комбинации стойка (3) становится напротив кодового паза. Происходит разблокировка засова и его перемещение под действием бородки ключа. После каждого хода засова сброс кодовой комбинации производится возвратными пружинами (4). Ключ может иметь одну или две бородки (если сувальда имеет два типоразмера).
Замки с качающимися сувальдами оконного типа. Особенностью этого типа замков является то, что рабочие закраины сувальд (1) находятся внутри них. В исходном состоянии сувальды под действием возвратных пружин разведены в разные стороны.
При повороте ключа последовательно происходит воздействие обеих бородок ключа на сувальды и раскрытие кодового паза под стойку. Открытие такого замка происходит при повороте ключа на определенный угол или при полном обороте. Перемещение засова может осуществляться как ключом, так и поворотной ручкой в зависимости от конструкции замка. Замки этого подкласса устанавливаются в основном на сейфы для блокировки ригельной системы.
-
Замки, двухпакетные, с качающимися сувальдами. Представляют кодовый механизм с двумя пакетами сувальд. Хвостовик засова (1) имеет две стойки (2). Каждому пакету (3) соответствует своя стойка. При повороте ключа каждая бородка воздействует на свой пакет сувальд. Полный ход засова осуществляется при повороте ключа на определенный угол или при полном обороте. Такие замки устанавливаются на сейфы для блокировки ригельной системы. Очень редко, но встречаются двухпакетные замки с двумя самостоятельными засовами.
-
Замки с двухстронним взаимодействием бородок ключа с сувальдами. Конструктивной особенностью этих замков является то, что при повороте ключа обе его бородки оказывают воздействие на каждую сувальду одновременно.
Сувальды при этом не имеют возвратных пружин, или она может быть только одна, установленная на «собирающей» сувальде. Суммарный размер противоположных бородок ключа постоянный. Этот тип замков устанавливается на сейфы как для непосредственного их закрытия, так и для блокировки ригельной системы. Типичным представителем является замок фирмы «MAUER» (Германия). Суммарный типоразмер ключа равен 12 мм.
